填料的種類
按照堆放形式的不同,填料可分為亂堆填料和整砌填料兩種。亂堆填料在塔中分散隨機堆放,整砌填料在塔中則呈整齊的有規則排列。下面介紹幾種常用坡料。

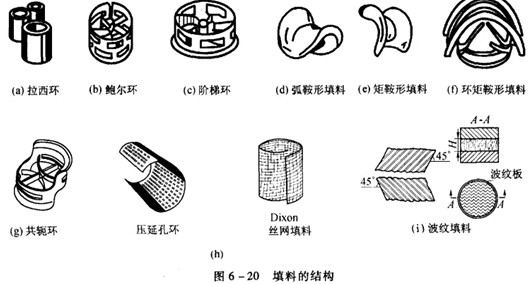

(1)拉西環 拉西環是1914年級早開發使用的人造填料。如圖6一20(.),它是一段高度和外徑相等的環形填料,可用陶瓷、金屬、石里和塑料制作。由于拉西環高徑比過大,相鄰環之間容易形成線接觸,填料分布不均,氣液通過能力低,璧流和溝流現象嚴重,傳質效率低,在工業中的應用越來越少。在拉西環內加“一”字形隔板為列辛環;加“十”形隔板為十字隔環;加螺旋形
而板為螺旋環。
(2〕鮑爾環 鮑爾環是1948年在拉西環基礎上開發出來的開孔環形填料。如圖6一20( 6)所示.
(2〕鮑爾環 鮑爾環是1948年在拉西環基礎上開發出來的開孔環形填料。如圖6一20( 6)所示.
它是在環繞四周開兩層長方形窗孔,上下兩層窗孔錯開排列,窗葉一端與管形和鞍形兩大類填料的優點。實臉表明,單位體積共扼環提供的傳質面積比階梯環和鮑爾環大,而阻力比階梯環和鮑爾環都低?梢,新的結合型填料具有明顯的優點。
(8)引網體填料 上述幾種填料均為實體材料制成,也稱實體填料。若以金屬絲網或多孔金屬片制成的填料,則稱為網體填料,如圖6一2at(助所示。此類填料種類很多,其特點是網材薄,填料尺寸小.比表面積和空象率都很大.液體均布能力強,則氣體流動阻力小,傳質效率高。但這種垃料造價高,不適用于大型工業生產。
(9)波紋填料 上述七種填料在塔內通常為亂堆形式.這些填料的阻力都較大。在處理高沸點物料或熱敏性物料時,常要求在減壓下操作。為維持塔底的真空度和較低的沸點,城料塔的壓降應盡可能小,為此出現了具有規則氣液通進的新2N整}.A料。圖6一20(i)波紋城料即A其中的一種.它是由許多層彼紋薄板或金屬網組成,由高度相同但長度不等的若干塊波紋薄板搭配排列成波紋填料盤。波紋與水平方向成45-傾角,相鄰盤旋轉90*后貫疊放置,使其波紋傾斜方向互相垂直。每一塊波紋城料盤的直徑略小于塔體內徑,若干塊波紋峨料盤亞放于塔內。氣液
兩相在各波紋盤內呈曲折流動以增加湍動程度。
波紋填料具有氣液分布均勻,氣液接觸面積大,通過能力強,傳質效率高,流體阻力小等優點.是一種高效節能的新型填料。但這種填料造價較高,裝卸、清理不便,不適于有沉淀物、容易結疤、聚合和粘度較大物料.可用金屬、陶瓷、塑料、玻璃鋼等材料制造。
除了波紋填料以外,格姍型填料也是一種新型的規整填料。
